Què significa la disposició de la unitat de ventilador?
En un ventilador centrífug, la disposició d'accionament descriu com el motor acciona l'impulsor i com estan disposats l'eix, els coixinets, les politges o l'acoblament. Dos ventiladors poden tenir un flux d'aire i una pressió similars, però diferents disposicions d'accionament poden fer-los molt diferents en mida, flexibilitat de velocitat, manteniment i requisits d'instal·lació.
Per als compradors, el tipus de unitat no s'ha de tractar com un sufix de model petit. Forma part de l'estructura del ventilador. Quan una placa antiga del ventilador mostra un codi com ara4-72 núm.10D, la lletra final sovint indica la disposició de la unitat. Per a la selecció de nous ventiladors, QIYUE FAN revisa el flux d'aire, la pressió total, la velocitat del ventilador, la potència del motor, l'estat mitjà, la temperatura, el contingut de pols i la disposició del lloc abans de confirmar una estructura adequada.
La transmissió per corretja permet l'ajust de la relació de la politja, mentre que la transmissió directa o d'acoblament sol estar més lligada a la velocitat del motor.
Les estructures de suport en volada i de doble-suport tenen diferents càrregues de suport, comportament de vibració i requisits de fonamentació.
Les corretges, els coixinets i els acoblaments requereixen diferents espais d'inspecció i rutines de manteniment.

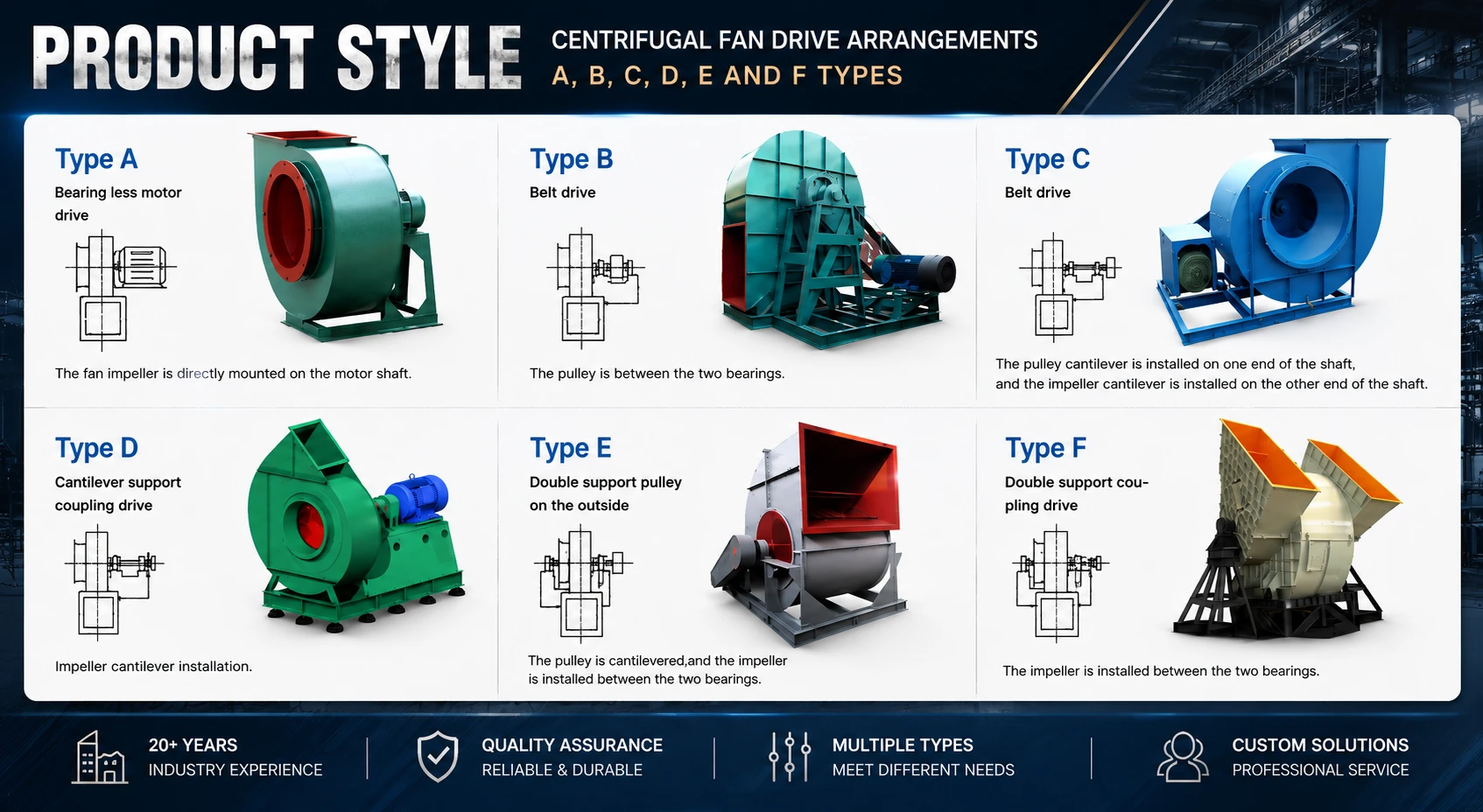

Comparació ràpida dels tipus A, B, C, D, E i F
Les lletres A, B, C, D, E i F no descriuen la direcció del flux d'aire. Descriuen l'accionament mecànic i la disposició de suport del ventilador. L'estructura exacta sempre s'ha de comprovar amb la sèrie de ventiladors i els dibuixos del fabricant.
Conducció directa
L'impulsor està muntat directament a l'eix del motor. Aquesta estructura és compacta i senzilla.
Punt típic:ventiladors més petits, aire net, espai d'instal·lació limitat, velocitat propera a les RPM estàndard del motor.
Transmissió per corretja
El tipus B utilitza transmissió per corretja. La posició de la politja i la disposició del suport del coixinet difereixen dels tipus C i E.
Punt típic:relació de velocitat ajustable, manteniment de la corretja, alineació i revisió de càrrega del coixinet.
Transmissió per corretja
La politja i l'impulsor es disposen habitualment a costats oposats de l'eix. És una estructura comuna per a molts ventiladors centrífugs mitjans.
Punt típic:útil quan la velocitat del ventilador necessària no coincideix directament amb la velocitat del motor.
Unitat d'acoblament
El motor i l'eix del ventilador estan connectats mitjançant un acoblament. Això s'utilitza àmpliament en ventiladors centrífugs industrials.
Punt típic:transmissió estable, ventilador mitjà a gran, major potència del motor i alineació més estricta.
Transmissió per corretja amb suport més fort
El tipus E també s'acciona per corretja, però la disposició del suport del coixinet és diferent i es pot utilitzar quan es requereix un suport més fort.
Punt típic:flexibilitat de velocitat més un suport d'eix i coixinet més fort que els dissenys de corretges més senzills.
Unitat d'acoblament de suport doble-
L'impulsor està generalment disposat entre dos coixinets i accionat per acoblament. És adequat per a estructures de ventiladors-més grans i pesades.
Punt típic:servei pesat, ventilador més gran, base més sòlida, seient del coixinet i alineació de l'acoblament.
Com triar la disposició correcta de la unitat
No hi ha una millor disposició d'accionament per a tots els ventiladors centrífugs. L'elecció correcta depèn del punt de treball, la mida del ventilador, la velocitat de funcionament, la potència del motor, el medi de treball i les condicions d'instal·lació.
Notes de selecció típiques per a projectes de ventiladors industrials
Si el projecte requereix un ventilador compacte i la velocitat de funcionament pot coincidir amb les RPM del motor, el tipus A pot ser una opció senzilla. Si el projecte necessita un ajust de velocitat mitjançant la relació de politja, es pot revisar el tipus B, C o E. Si el ventilador és més gran, de major potència o s'utilitza en sistemes industrials exigents, l'accionament d'acoblament de tipus D o F pot ser més adequat.
Per exemple, alguns ventiladors centrífugs d'alta pressió poden utilitzar el tipus A per als models més petits i el tipus D per als models més grans. Alguns ventiladors de tiratge induïts per caldera poden utilitzar el tipus C o D segons la mida del ventilador, la velocitat i la disposició de la instal·lació. Quan substituïu un ventilador antic, una foto de la placa d'identificació, un dibuix-de vista lateral i la mida de la base existent són molt útils.
Instruccions relacionades del producte QIYUE FAN
Després d'entendre la disposició de la unitat, el següent pas és fer coincidir la sèrie de ventiladors i les condicions de treball.
Guies tècniques relacionades
Preguntes freqüents sobre els arranjaments d'accionament del ventilador centrífug
Sempre és millor el tipus A perquè és d'accionament directe?
No. Un tipus és compacte i eficient, però està limitat per la velocitat del motor i la mida del ventilador. Els ventiladors més grans o els punts de servei especials poden necessitar accionament per corretja o acoblament.
Per què utilitzar la transmissió per corretja per a un ventilador centrífug?
La transmissió per corretja permet ajustar la velocitat del ventilador mitjançant la relació de politja. Això és útil quan les RPM requerides del ventilador no coincideixen amb la velocitat estàndard del motor.
Quina diferència hi ha entre el tipus C i el tipus D?
El tipus C és accionat per corretja, mentre que el tipus D és accionat per acoblament. El tipus C ofereix flexibilitat de velocitat i el tipus D sovint es selecciona per a una transmissió d'acoblament estable en ventiladors mitjans o grans.
Quina informació he d'enviar per a la confirmació de l'acord de conducció?
Envieu el flux d'aire, la pressió, la velocitat del ventilador, la potència del motor, la temperatura mitjana, el contingut de pols, la direcció de rotació, l'angle de sortida, la disposició del lloc, el model de ventilador antic i les fotos si estan disponibles.
Necessites ajuda per confirmar el tipus de unitat de ventilador?
Envieu el vostre estat de treball, model de ventilador, flux d'aire, pressió, velocitat, tensió del motor, direcció d'instal·lació i fotos antigues del ventilador. QIYUE FAN pot ajudar a revisar si el tipus A, B, C, D, E o F és més adequat per al vostre projecte de ventilador centrífug.
